工場・設備案内
Factory

0.4mmから3.2mmまでの酸洗~カラー鋼板まで最新鋭の加工ラインでお客様のニーズに対応します。

スリッターライン

1号スリッター

サムネイル画像をクリックすると、拡大した画像が表示されます。

1号スリッター仕様

  • 加工可能母材厚:0.35~3.2mm
  • 加工可能母材最大巾:1250mm
  • 母材コイル内径:508mm~750mm
  • 母材最大重量:20t
  • 加工可能母材最大径:2000mm
  • 製品コイル内径:508mm
  • 製品コイル外径:2000mm max
  • 製品重量:15t

ジャンボスリッター

サムネイル画像をクリックすると、拡大した画像が表示されます。

ジャンボスリッター仕様

  • 加工可能母材厚:0.5~3.2mm
  • 加工可能母材最大巾:2000mm
  • 母材コイル内径:508mm~750mm
  • 母材最大重量:30t
  • 加工可能母材最大径:2200mm
  • 製品コイル内径:508mm/610mm
  • 製品コイル外径:2200mm max
  • 製品重量:15t
  • 最大条数:10条(板厚による)

3号スリッター

サムネイル画像をクリックすると、拡大した画像が表示されます。

3号スリッター仕様

  • 加工可能母材厚:0.3~2.3mm
  • 加工可能母材最大巾:800mm
  • 母材コイル内径:508mm
  • 母材最大重量:6t
  • 加工可能母材最大径:1650mm
  • 製品コイル内径:300mm/508mm
  • 製品コイル外径:1600mm max
  • 製品重量:5t

ミニレベラー

サムネイル画像をクリックすると、拡大した画像が表示されます。

ミニレベラー仕様

  • 加工可能母材厚:0.3~2.0mm
  • 加工可能母材最大巾:600mm
  • 母材コイル内径:508mm/610mm
  • 母材最大重量:5t
  • 加工可能母材最大径:1600mm
  • 製品切断長:300~2500mm
  • 製品切断巾:100~600mm

小割スリッター

サムネイル画像をクリックすると、拡大した画像が表示されます。

小割スリッター仕様

  • 加工可能母材厚:0.3-2.3mm
  • 加工可能母材最大巾:500mm
  • 母材コイル内径:508/305mm
  • 母材最大重量:3t
  • 加工可能母材最大径:1570mm
  • 製品コイル内径:508/305mm
  • 製品コイル外径:508→950mm 305→850mm
  • 製品重量:20kg~1t

レベラーライン

大型レベラー

サムネイル画像をクリックすると、拡大した画像が表示されます。

大型レベラー仕様

  • 加工可能母材厚:0.4~3.2mm
  • 加工可能母材最大巾:1570mm
  • 母材コイル内径:508mm~750mm
  • 母材最大重量:20t
  • 加工可能母材最大径:2000mm
  • 加工可能切断長:650~3070m
  • 加工可能母材巾:600~1570mm

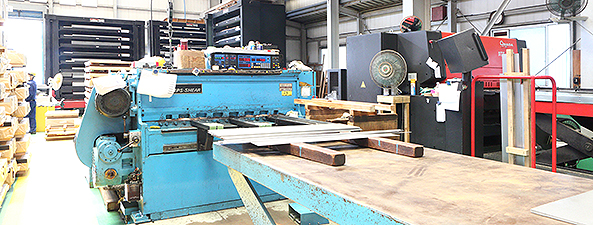

シャーリングマシン

サムネイル画像をクリックすると、拡大した画像が表示されます。

シャーリングマシン仕様

  • 加工可能板厚:0.4~3.2mm
  • 加工可能板最大巾:1300mm
  • 加工可能切断長:50mm~1219mm
  • 加工可能母材巾:150mm~1300mm

その他

リプラギ

サムネイル画像をクリックすると、拡大した画像が表示されます。

位置管理システムクレーン

サムネイル画像をクリックすると、拡大した画像が表示されます。

自走式ラック

サムネイル画像をクリックすると、拡大した画像が表示されます。

サムネイル画像をクリックすると、拡大した画像が表示されます。

 生産管理システム

当社では、受注~加工~出荷までの工程をNT生産管理システムで一元管理し、母材ヤード位置管理システムとも連動させ、すべてにおいてトレーサビリティーが取れるよう管理しております。

異材混入やカットサイズミスなど人的ミスを撲滅し、品質管理向上に向け全社を挙げてシステムの構築に取り組んでいます。
